節能蒸發器

節能蒸發器主要由壓縮機、蒸發罐、加熱器、預熱器、循環泵、不凝氣冷卻單元、監測控制儀表組成。最終實現全自動運行的節能蒸發設備。

產品詳情

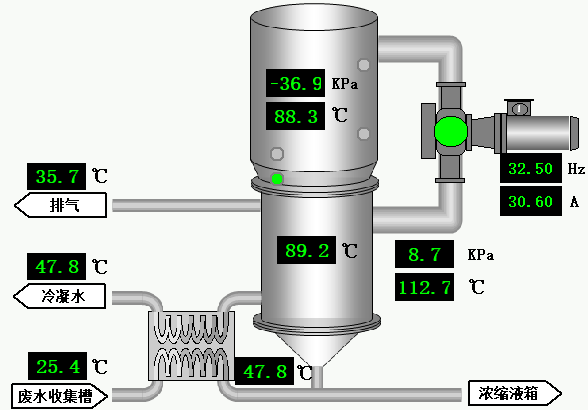

設備工作原理

設備工藝流程動作如下：

① 壓縮機啟動，蒸發罐內形成負壓，污水自動吸入蒸發器；

② 壓縮機中頻運轉，系統進入加熱模式；

③ 蒸發罐內為-35至55KPA（可設定）負壓條件運行，污水升溫至80-90攝氏度開始沸騰，產生大量水蒸汽。

④ 80-90攝氏度二次蒸汽被壓縮機升溫到120攝氏度；

⑤ 120攝氏度壓縮機升溫蒸汽加熱加熱器列管內的污水溫度，從而液化成冷凝水，污水升溫持續循環蒸發。

⑥ 冷凝水不斷排出蒸發系統外，污水得到濃縮，濃縮達到設定倍數，濃縮液自動排出蒸發罐外。

⑦ 換熱器管中的氣液混合物和循環管側的未沸騰的污水間存在密度差，從而使污水形成循環流動，同時增加強制攪動泵，減少換熱器內壁結垢狀況。

⑧ 冷凝水排出與進料實現長流程換熱，充分利用熱源，降低系統能耗。

⑨ 氣擦洗自清潔功能、藥劑清洗列管，維持換熱面清潔，使系統更節能。

產品七大特點

序號	特點
1	系統一鍵啟動、一鍵停止、全自動運行、化學清洗全自動清潔維護列管換熱器
2	強制循環，減緩列管阻塞
3	三道防跑料措施+自動泡沫監測與消泡劑添加裝置
4	旋轉低噪聲壓縮機與變頻控制，特殊設計降噪空間，定制隔音材料四重降噪
5	不需要蒸汽補充
6	蒸餾水預熱高效回收技術，蒸餾水預熱利用率90%以上
7	負壓真空運行，能量循環利用，熱能循環利用次數≥10次

產品規格

序號	處理能力	主體設備尺寸	裝機功率	壓縮空氣6kg/cm2	原液進口	產水口	不凝氣排口	濃水口
1	1T/d	L2.4W1.7H2.8	22kw	Ф10mm氣管	DN20	DN25	DN25	DN25
2	3T/d	L2.5W1.7H3.0	37kw	Ф10mm氣管	DN25	DN25	DN25	DN25
3	5T/d	L2.6W1.8H3.2	55kw	Ф10mm氣管	DN25	DN25	DN25	DN25
4	7T/d	L2.8W1.8H3.2	75kw	Ф10mm氣管	DN25	DN25	DN25	DN25
注：1. 蒸發結晶器的接液材質可選SUS304/SUS316L/2205/鈦 2. 設備變頻控制，實際噸水能耗在60-120KW/噸水（視物料情況能耗有一定變化差異）

節能蒸發器的應用范圍

重金屬?gòu)U水（6#）：含HW34廢酸、HW35廢堿、HW16\17\21\22\32重金屬?gòu)U液；

乳化液廢水（1#、2#）:含HW09切削液、乳化油廢水、染料涂料廢物；

零排放膜系統的濃縮液再蒸發濃縮

垃圾滲透液濃縮等

節能蒸發器在典型應用工藝

應用行業：機加工研磨廢水

處理水量：2.5噸/天

蒸發溫度：82攝氏度

進水鹽分：約3500mg/l

進水COD: 約1500mg/l

進水PH：9-11.5

設備回收率：＞97.5%

設備冷凝水電導：≤80us/cm

冷凝水COD: ≤50mg/l

噸水能耗：75-90kw/噸水

運行方式：蒸發器全

自動無人值守
